¿Por qué el cable calefactor no evita que se congele una válvula?

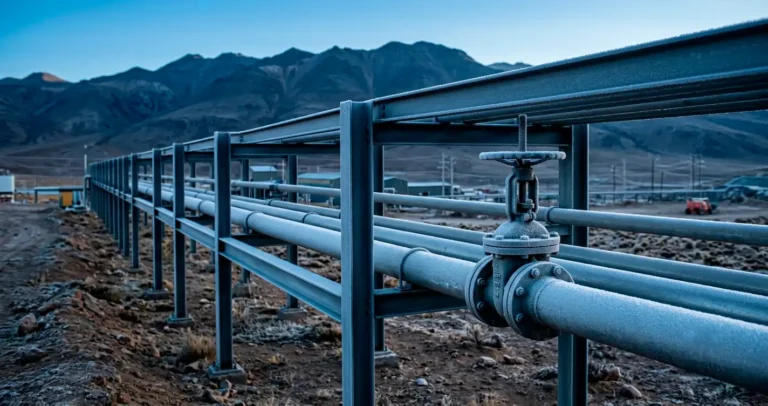

En cualquier planta minera hay tramos de cañería elevados sobre una estructura de acero llamada pipe rack — literalmente, un puente de tuberías, expuesto al viento y al frío por todos sus costados. En una faena de altura en el norte de Chile, donde la temperatura cae bajo cero en la noche, ese tramo elevado pierde calor mucho más rápido que un tramo apoyado contra una superficie o parcialmente protegido del viento — el mismo principio por el que un puente de carretera se congela antes que el pavimento que lo conecta.

Ese mismo mecanismo explica por qué una cañería con cable calefactor instalado y funcionando puede seguir congelándose justo en una válvula, un flange o un soporte metálico, mientras el resto del tramo recto se mantiene perfectamente protegido. Esos puntos son metal expuesto con más superficie de contacto con el aire frío que el tramo recto y aislado — pierden calor más rápido, de la misma forma que un puente pierde calor más rápido que la carretera que lo conecta. Si el cable calefactor fue calculado solo para el metraje del tramo recto, sin metraje adicional en esos puntos específicos, ahí es exactamente donde va a fallar la protección — no porque el cable no funcione, sino porque nunca tuvo suficiente longitud instalada donde más se necesitaba.

A continuación se explica este fenómeno con más detalle, qué tan rápido puede congelarse una cañería sin protección adecuada, y qué diferencia hay entre un cable autorregulable y uno de potencia constante frente a este problema.

El mismo problema, en miniatura: Por qué los puntos metálicos pierden calor más rápido

La pérdida de calor de un tramo expuesto como un pipe rack depende de dos factores. El primero es la exposición: un tramo elevado está rodeado de aire frío por todos lados, mientras que un tramo apoyado contra una superficie o parcialmente enterrado solo pierde calor por el lado expuesto, porque el resto queda protegido del viento y recibe algo de calor del entorno que lo rodea. El segundo factor es el material: el acero conduce el calor con mucha facilidad, así que cualquier calor que tenga la cañería llega rápido hasta la superficie metálica y se pierde hacia el aire frío. Es el mismo principio, dicho sea de paso, por el que en países con inviernos fuertes los puentes de carretera se congelan antes que el pavimento que los conecta: estructuras de metal, rodeadas de aire frío por todos los costados, sin el suelo debajo aportándoles calor.

En una cañería industrial, este mismo problema aparece a una escala mucho más puntual: una válvula, un flange o un soporte metálico son piezas de metal macizo, con más superficie expuesta al aire que un tramo recto de cañería del mismo largo, y casi nunca cuentan con la misma capa uniforme de aislación que sí cubre el resto del recorrido. Ese punto específico pierde calor de forma desproporcionada respecto al tramo que lo rodea — es, en la práctica, un pequeño puente térmico dentro del sistema completo, con la misma lógica que el pipe rack, pero a escala de centímetros en lugar de metros.

Qué tan rápido puede fallar un sistema sin protección adecuada en esos puntos

La magnitud del problema no es menor. Según documentación técnica de fabricantes de sistemas de heat trace, una cañería de 3/4 de pulgada con 25 milímetros de aislación térmica puede congelarse por completo en tan solo 13 horas si la temperatura ambiente cae a -10°C y no cuenta con protección térmica activa. Esto es un dato importante porque contradice una intuición común: que “con aislar bien basta”. La aislación reduce la velocidad de pérdida de calor, pero no la detiene — sin una fuente de calor activa como un cable calefactor, cualquier cañería expuesta al frío eventualmente se congela, y los puntos con más exposición metálica —como válvulas y soportes— son los primeros en llegar a ese punto.

Por eso, el diseño correcto de un circuito de cable calefactor no consiste solo en calcular metros lineales para el largo total de la cañería. La práctica estándar de instalación indica dejar tramos adicionales de cable en cada válvula, flange y soporte, además del recorrido del tramo recto — precisamente para compensar esa pérdida de calor desproporcionada en los puntos de mayor exposición metálica.

Autorregulable vs. potencia constante: Por qué importa en estos puntos específicos

Esta es la parte donde el tipo de cable calefactor hace una diferencia práctica real. Un cable de potencia constante entrega siempre la misma cantidad de calor por metro, sin importar la temperatura del punto donde está instalado. Esto genera un problema específico en válvulas y curvas: en esos puntos suele ser necesario enrollar el cable sobre sí mismo o superponerlo para cubrir la geometría irregular de la pieza, y un cable de potencia constante superpuesto puede generar un punto de sobrecalentamiento, porque sigue entregando la misma potencia en un área más concentrada.

Un cable autorregulable funciona de forma distinta: está fabricado con capas de polímero sensibles a la temperatura, de modo que cuando la temperatura ambiental o de la superficie sube, la resistencia del propio cable aumenta y reduce su aporte de calor; cuando la temperatura baja, ocurre lo contrario y el cable entrega más calor. Esta propiedad es justamente lo que permite superponerlo con seguridad en válvulas, flanges y curvas —los puntos que más lo necesitan— sin el riesgo de sobrecalentamiento que sí existe con un cable de potencia constante en esas mismas zonas.

Entonces, ¿el cable calefactor sí funciona?

Sí, y esto vale la pena decirlo sin ambigüedad: el cable calefactor —especialmente el autorregulable— es una solución efectiva y probada para evitar el congelamiento de cañerías, incluyendo válvulas y flanges. El fenómeno descrito en este artículo no es una limitación del producto, sino un error de diseño del circuito: un cable calefactor que solo se calculó para el metraje del tramo recto, sin metraje adicional en los puntos de mayor exposición metálica, no va a fallar en toda la cañería — va a fallar exactamente donde no se le dio la longitud extra que ese punto específico necesitaba. Con el diseño correcto (metraje adicional en válvulas, flanges y soportes, más un cable autorregulable que tolera la superposición sin sobrecalentarse), el mismo producto resuelve el problema de punta a punta. El punto de este artículo no es cuestionar si el cable calefactor sirve, sino explicar por qué una instalación mal dimensionada puede parecer una falla del producto cuando en realidad es una falla de cálculo.

En Indumol contamos con cables calefactores autorregulables para estancamiento de cañerías —también conocidos como cinta calefactora, ya que es el mismo tipo de producto—, como la cinta HBR 50W/m, que entrega 50 W/m a 10°C y mantiene el 90% de su capacidad térmica después de 300 ciclos de 10°C a 100°C — pensada justamente para instalarse con holgura adicional en válvulas y soportes sin comprometer su vida útil.

Preguntas frecuentes

¿Por qué se congela una válvula si el cable calefactor está funcionando en el resto de la cañería? Un cable calefactor se congela en puntos específicos —no en todo el tramo— porque las válvulas, flanges y soportes metálicos son puntos de mayor exposición al aire frío y mejor conducción térmica que un tramo recto aislado, por lo que pierden calor más rápido. Si el cable calefactor no tiene metraje adicional específicamente en esos puntos, quedan sin la protección que necesitan aunque el resto del sistema funcione bien.

¿Qué tiene que ver esto con un pipe rack en una faena minera? Un pipe rack es un ejemplo del mismo fenómeno a mayor escala: una estructura de metal elevada, rodeada de aire frío por todos lados, pierde calor más rápido que un tramo de cañería apoyado o parcialmente protegido — el mismo principio por el que, en países con inviernos fuertes, los puentes de carretera se congelan antes que el pavimento que los conecta. Una válvula o un flange son, en la práctica, un punto de exposición igual de crítico, solo que a una escala mucho más puntual.

¿Cuánto tiempo tarda en congelarse una cañería sin protección térmica activa? Según documentación técnica de fabricantes de heat trace, una cañería de 3/4 de pulgada con 25mm de aislación puede congelarse por completo en solo 13 horas con -10°C de temperatura ambiente. La aislación por sí sola reduce la velocidad de pérdida de calor, pero no la detiene.

¿Cuál es la diferencia entre un cable calefactor autorregulable y uno de potencia constante? El cable autorregulable ajusta automáticamente su emisión de calor según la temperatura de la superficie, entregando más calor cuando hace más frío y menos cuando la temperatura sube. Esto le permite superponerse con seguridad en válvulas y curvas sin sobrecalentarse, a diferencia del cable de potencia constante, que entrega siempre la misma potencia sin importar el punto donde esté instalado.

¿Basta con aumentar el metraje total del cable calefactor para resolver este problema? No necesariamente. El metraje adicional debe concentrarse específicamente en los puntos de mayor pérdida de calor — válvulas, flanges y soportes — y no solo distribuirse de forma uniforme a lo largo del tramo recto, que ya suele estar suficientemente protegido con la aislación estándar.

Nota: el dato de tiempo de congelamiento (13 horas a -10°C) corresponde a una cañería de 3/4 de pulgada con 25mm de aislación como referencia de fabricante; el tiempo real varía según diámetro de cañería, espesor de aislación, viento y temperatura ambiente específica de cada instalación.
