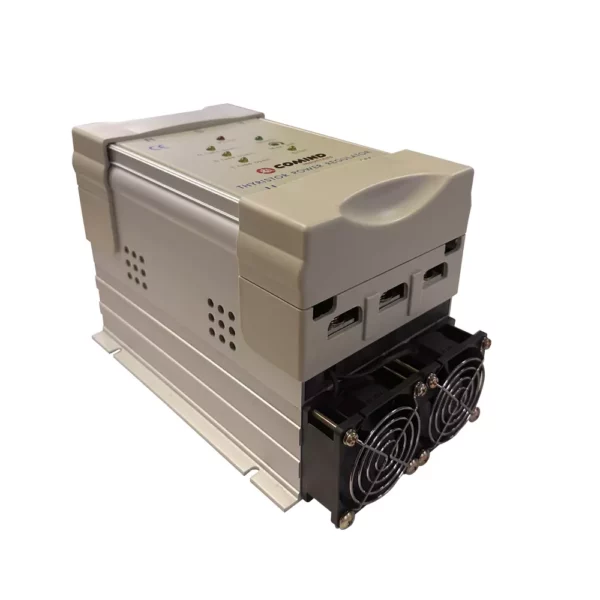

Tiristor Regulador de Potencia TPR-25A

Dimensiones: Largo/220mm Ancho/142mm Alto/154mm
Amperes: 25A
Tensión de alimentación: 440 VAV, ± 10%
Voltaje Auxiliar: 220 VAC, ± 10%, 50/60HZ
Frecuencia de trabajo: 50/60 Hz
Tipo de salida: Ángel de fase o paso por cero seleccionable
Control de entrada de fase Señal: 4-20 mA, 0-5V, 1-5V, 0-10V o 2-10V
Arranque suave: 0 o 8 segundos
Modo de operación: Auto a través de la señal anterior o Manual a través del potenciómetro
Rango de voltaje de salida: 0 ~ 100 %
Ambiente de uso: – 10 ºC a 50 ºC y humedad por debajo del 90% RH
Resistencia de aislamiento: Más de 20 MΏ (alimentación y cubierta externa)
Más de 20 MΏ (señal de entrada y cubierta externa)
Aislamiento 2500 VAC/1min entre alimentación y cubierta externa
1000 VAC/1 min entre alimentación y señal de entrada

Descripción

Su funcionamiento es en base a SCR (tiristores). Una de las aplicaciones más utilizadas es el control de temperatura en calefactores eléctricos mediante la regulación de potencia, en el cual se utiliza un controlador de proceso digital con salida de control 4–20mA y un sistema de regulación de potencia por tiristores (TPR). Con estos componentes es posible obtener un control proporcional de la potencia de los calefactores, a través de la modulación de voltaje que el sistema realiza. También es posible aplicar este sistema a controles de tipo ON-OFF a través de una salida relé en un control de temperatura. Los sistemas reguladores de potencia con tiristores tienen aplicaciones trifásicas y monofásicas, tanto como cargas resistivas (calefactores eléctricos) e inductivas (motores)
